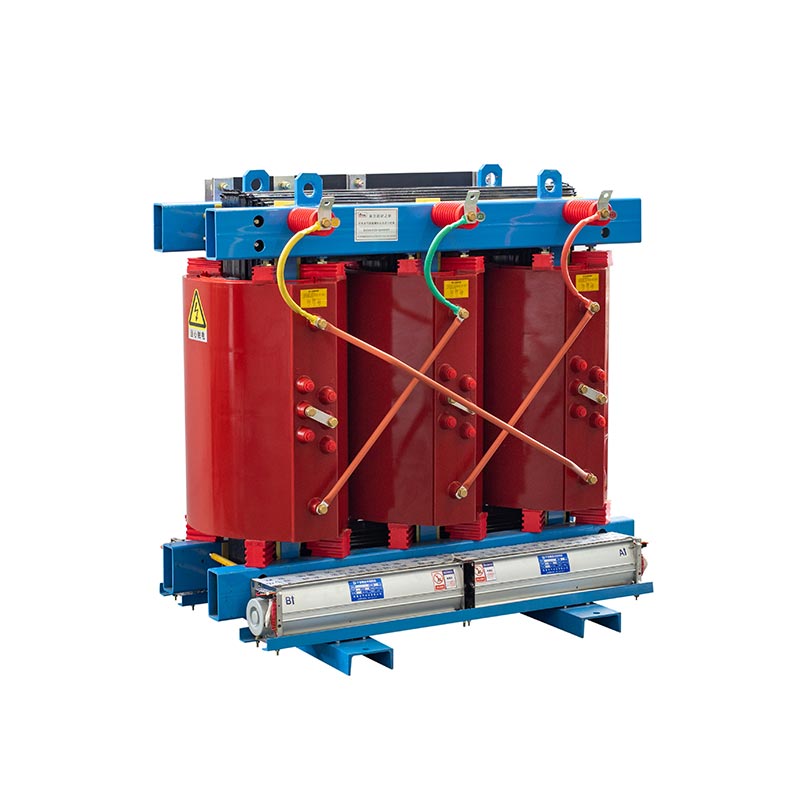

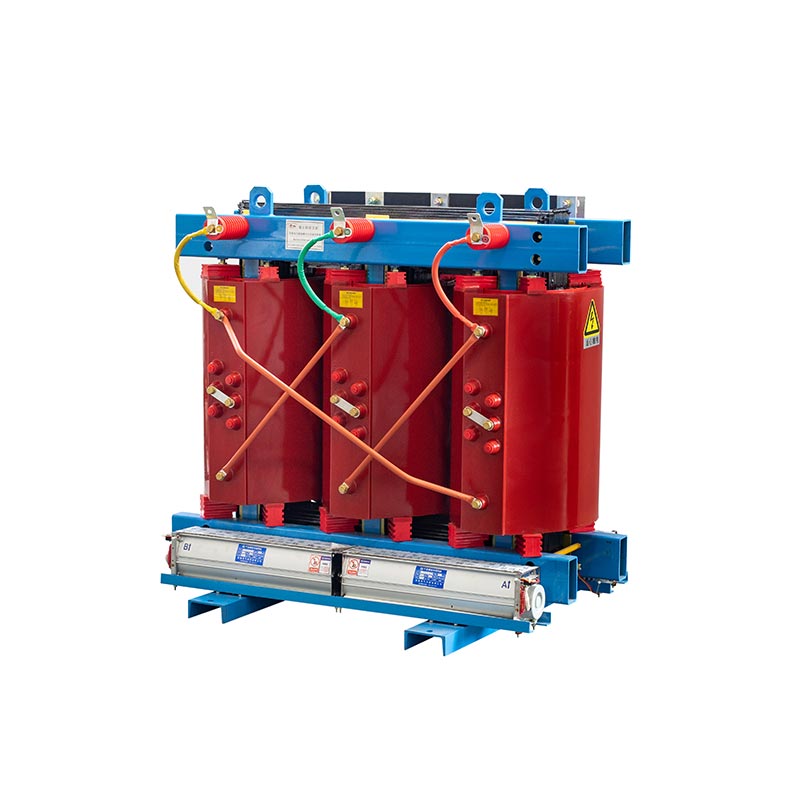

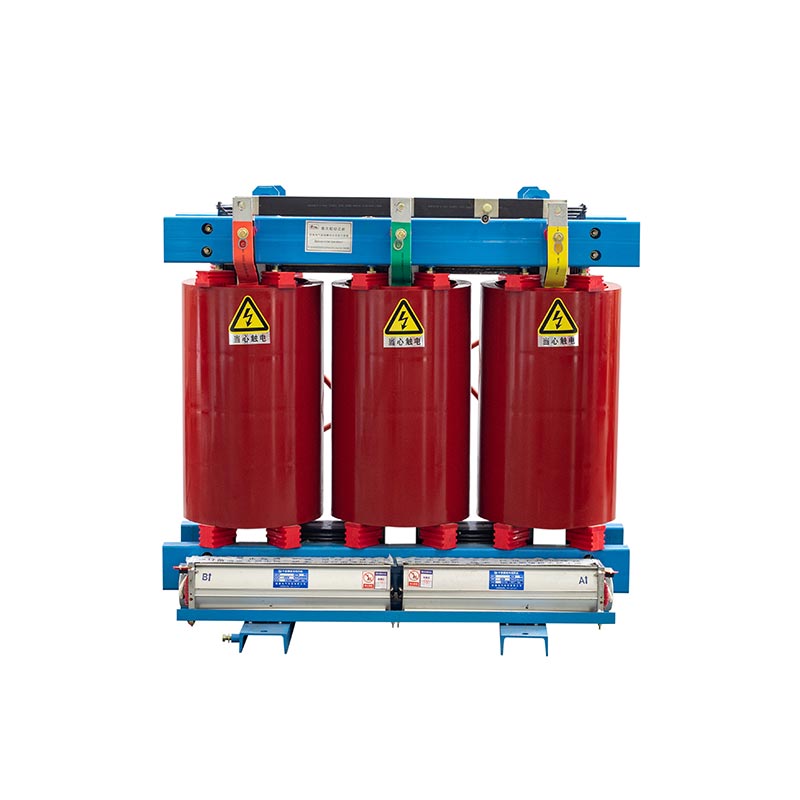

Epoksi Reçine Döküm Kuru Tip Dağıtım Trafosu

Ana özellikler

Benzersiz yapısal özellikleri ve mükemmel yalıtım malzemeleri nedeniyle, epoksi reçineli döküm kuru tip dağıtım transformatörleri aşağıdaki önemli avantajlara sahiptir.
Yağsız, alev geciktirici, yangına dayanıklı: İç kısım izolasyon yağı içermez. Kullanır Yangın, patlama ve yağ riskini temelden ortadan kaldıran epoksi reçine gibi katı yalıtım malzemeleri sızıntı.
Çevre güvenliği: Toksik maddeler içermez. Hasar görse bile çevreyi kirletmez. çevre.
Bakım basittir: Yağlı transformatörlerin aksine, düzenli olarak kontrol edilmesine gerek yoktur. Yağ seviyesi ve kalitesi. Bakım iş yükü azdır.
Esnek kurulum: Kurulum temeli için düşük gereksinimlere sahiptir ve yük merkezi, böylece hat kayıplarını azaltır.
Neme ve kire karşı dayanıklı: Özel işleme tabi tutulmuş sargılar mükemmel nem geçirmez ve korozyona dayanıklı özellikler.

Bu özelliklere dayanarak epoksi reçineli döküm kuru tip dağıtım transformatörlerinin uygulama senaryoları şu şekildedir: ayrıca çok kapsamlı.

Başvuru

Ticari ve sivil binalar: Yüksek binalar, alışveriş merkezleri, hastaneler, okullar, data merkezleri vb.
Toplu taşıma ve altyapı: Havaalanları, rıhtımlar, metro istasyonları, petrol platformları, vb.
Endüstriyel tesisler: Fabrika atölyeleri, CNC makine ekipmanları vb. yangının yüksek olduğu alanlarda önleme gereksinimleri.
Yeni enerji alanları: Güneş enerjisi, rüzgar enerjisi vb. yeşil enerji sistemleri

Standart özellikler

1. Uygulanabilir spesifikasyon: IEC 60076 / IEEE
2. Nominal kapasite: 4000 KVA'ya kadar
3. Birincil voltaj: 35kV'a kadar
4. İkincil voltaj: 380/400/415V veya özelleştirilmiş
5. Sargı malzemeleri: Bakır / Alüminyum
6. Sıcaklık artışı: 90 -100°C veya özelleştirilmiş
7. Soğutma yöntemi: ONAN8.Frekans: 50Hz/60Hz
9. Musluk voltajı: ±%5 / ±%2x2,5 veya özelleştirilmiş
10. vektör grubu: Dyn11 / Yyn0 / Yd11

Yalıtım Sınıfı

Epoksi Reçine Döküm Kuru Tip Dağıtım Transformatörünün üç genel yalıtım sınıfı vardır. Ana özelliği yalıtımın amacı dielektrik dayanımı sağlamak ve belirli termal sınırlara dayanmaktır. Yalıtım sınıfları

Avrupa Standardı (IEC 60076):

Sınıf A: Maksimum sargı sıcaklığı 105°C.
Sınıf E: Maksimum sargı sıcaklığı 120°C.
Sınıf B: Maksimum sargı sıcaklığı 130°C.
Sınıf F: Maksimum sargı sıcaklığı 155°C.
H Sınıfı: Maksimum sargı sıcaklığı 180°C.
Sınıf C: Maksimum sargı sıcaklığı 220°C.

Amerikan Standardı (ANSI/IEEE C57.12.01):

Sınıf 105: Maksimum sarma sıcaklığı 105°C.
Sınıf 150: Maksimum sarma sıcaklığı 150°C.
Sınıf 220: Maksimum sarma sıcaklığı 220°C.

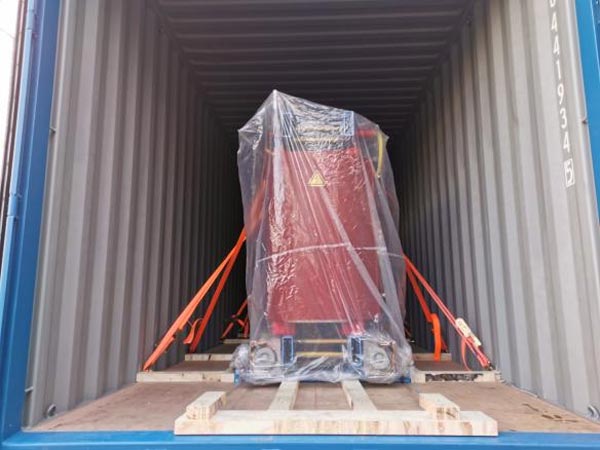

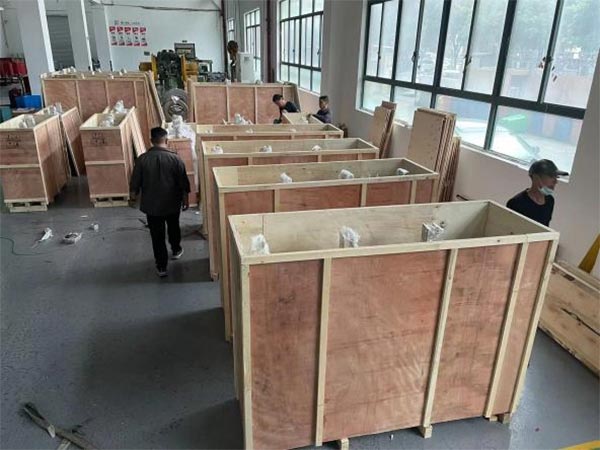

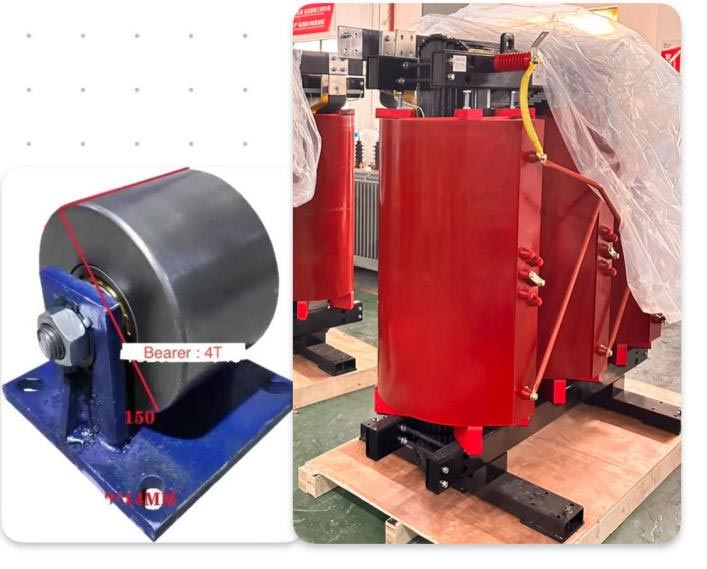

Paket yöntemi

Lütfen aşağıdaki bilgileri sağlayın, böylece daha iyi hizmetler sunabiliriz.

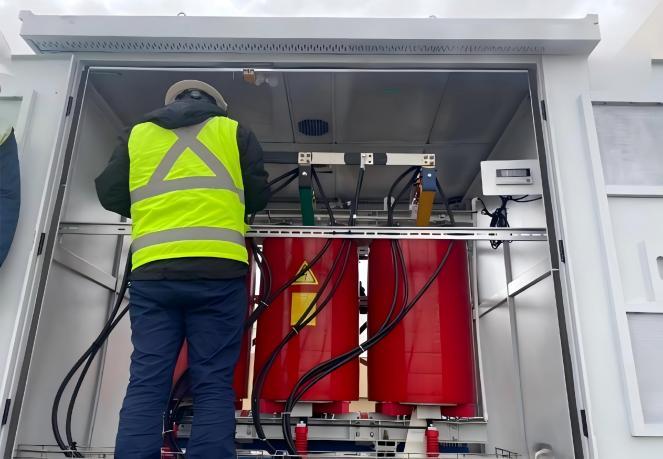

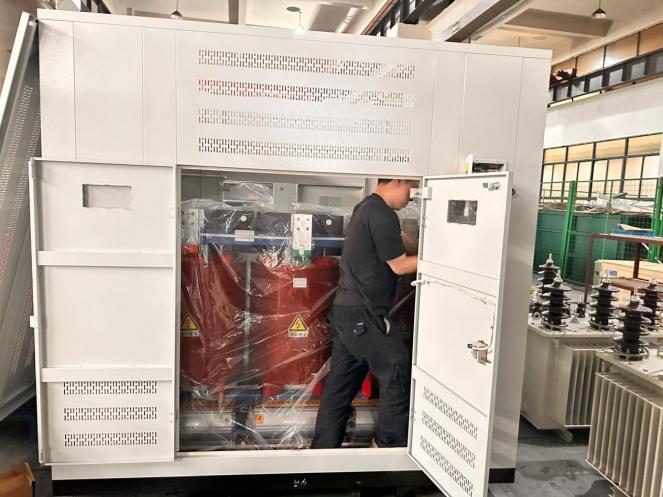

Ürün uygulama senaryoları

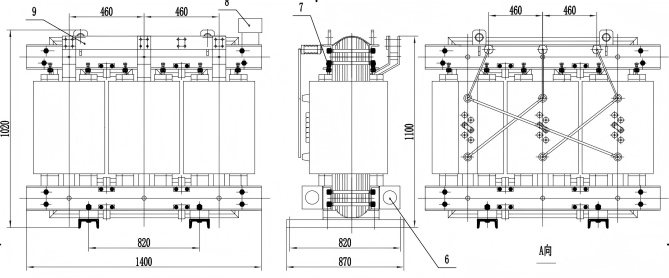

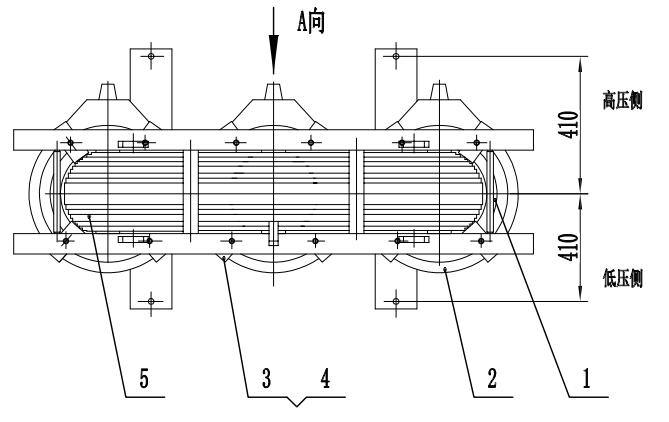

Ürün teknik parametreleri

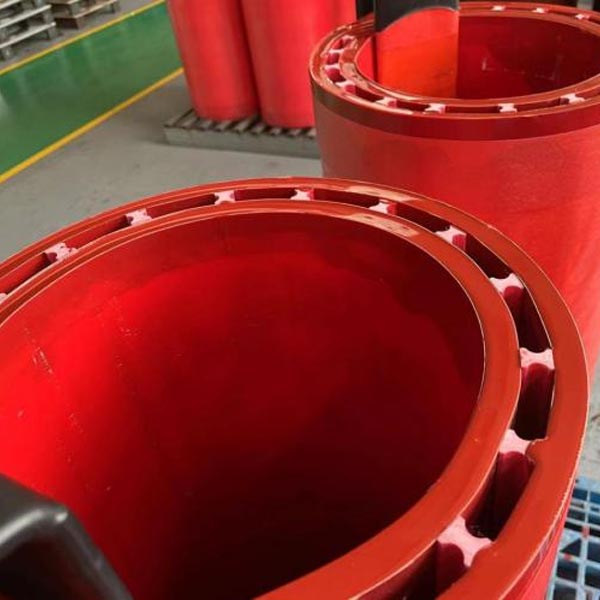

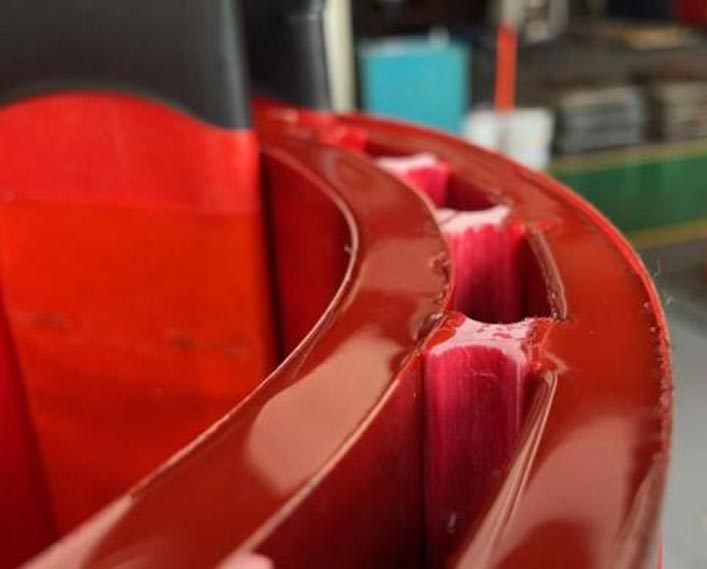

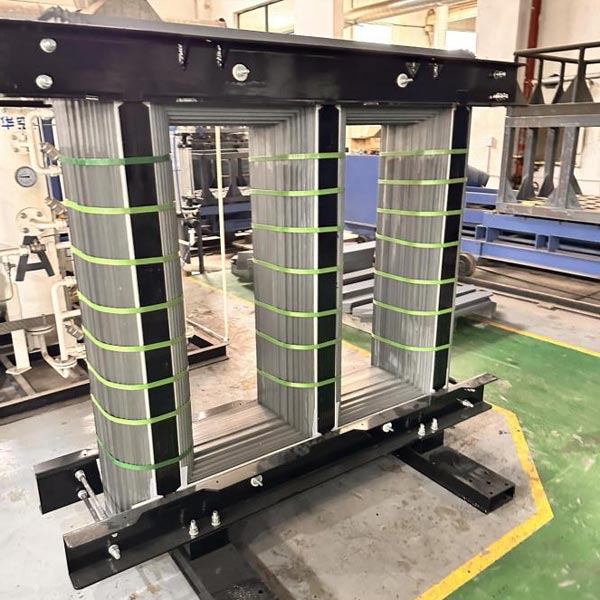

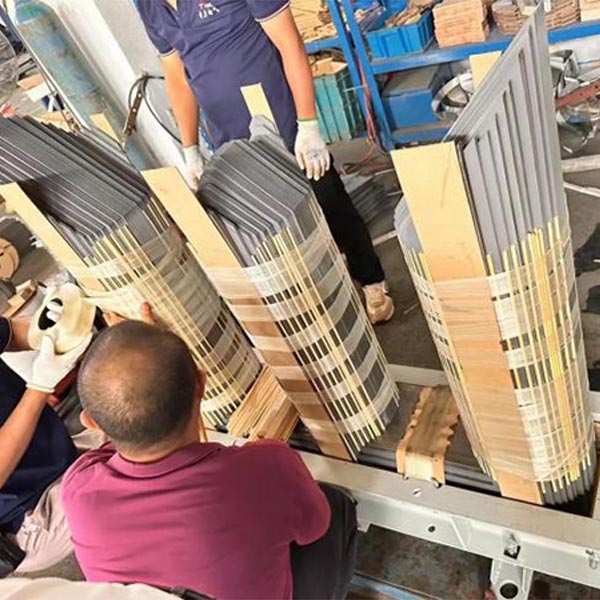

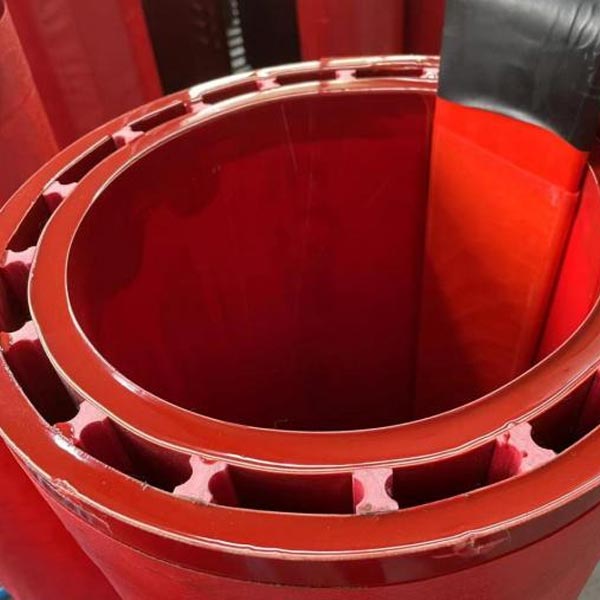

Üretme

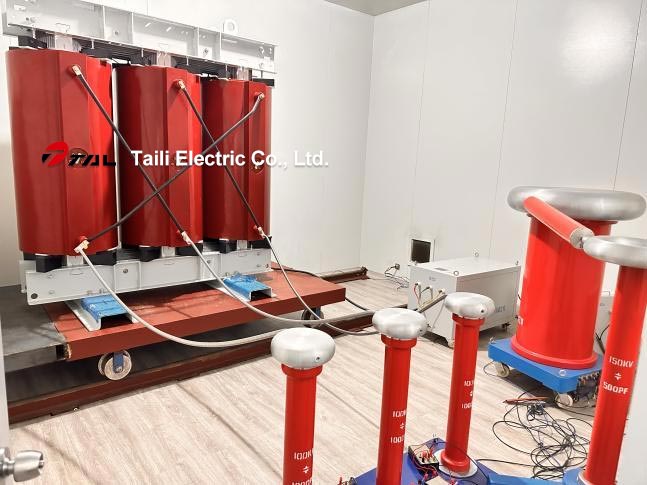

Test

Rutin testler:

· Gerilim oranının ölçülmesi ve faz kaymasının kontrolü
· Yalıtım direnci testi
· Sargı direncinin ölçümü
· Gerilim dayanım testi
· Aşırı voltaj dayanım testini tetikleyin
· Yüksüz kayıp ve heyecan verici akımın ölçümü
· Kısa devre empedansı ve Yük kaybı ölçümü
· Gerilim oranının ölçülmesi ve faz kaymasının kontrolü
· Yalıtım direnci testi
· Sargı direncinin ölçümü
· Gerilim dayanım testi
· Aşırı voltaj dayanım testini tetikleyin
· Yüksüz kayıp ve heyecan verici akımın ölçümü
· Kısa devre empedansı ve Yük kaybı ölçümü

Tip testleri

· Aydınlatma dürtü testi
· Sıcaklık artış testi
