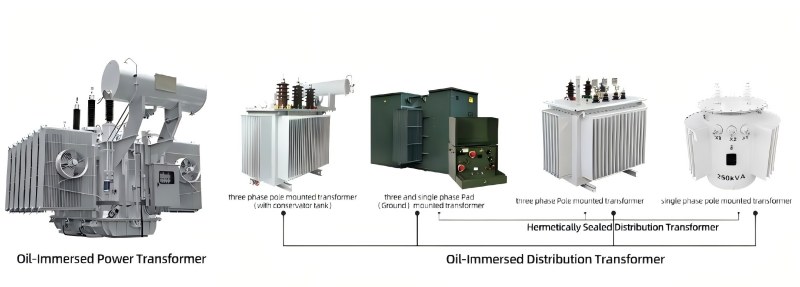

Yağlı Tip Trafo

TAILI, yağa batırılmış tipte bir transformatör üreticisi ve tedarikçisidir. Ürünlerimizgüç transformatörleridemir çekirdeğin ve sargıların (bobinler) tamamen özel olarak formüle edilmiş izolasyon yağına (transformatör yağı) daldırıldığı ve yağın ana izolasyon ve soğutma ortamı olarak görev yaptığı.

Ana yapısal bileşenler:

1. Transformatör gövdesi

Çekirdek: Topraklanmış silikon çelik levhaların istiflenmesiyle oluşturulan manyetik bir yol.

Sargı: Elektromanyetik dönüşüm oluşturmak için temel bileşen olan bakır veya alüminyum tellerden yapılmış yüksek ve alçak gerilim bobinleri.

2. Yağ deposu ve izolasyon yağı

Yağ tankı: Transformatör gövdesini ve izolasyon yağını tutabilen, sızdırmazlık gerektiren çelik plakalarla kaynaklıdır.

Yalıtım yağı: Genellikle mineral yağ. Yalıtım, ısı dağıtımı ve ark söndürme işlevlerini sağlar.

3. Soğutma sistemi

Yağın doğal taşınımına veya cebri sirkülasyona bağlı olarak ısı, iç kısımdan yağ deposundaki ısı dağıtma cihazlarına aktarılır.

Yaygın soğutma yöntemleri:

· ONAN (yağla daldırılmış kendi kendine soğutma): Yağ ve havanın doğal taşınımı yoluyla ısı dağıtımı (kutu duvarları veya ısı dağıtma kanatçıkları). Küçük ve orta ölçekli transformatörler için uygundur.

· ONAF (yağlı hava soğutma): Havanın soğumasını sağlamak için ısı dağıtma cihazlarına fanlar takın. Kapasiteyi arttırır.

· OFAF (güçlü yağ hava soğutması): Yağ sirkülasyonunu zorlamak ve cebri hava soğutmasını güçlendirmek için yağ pompalarını kullanın. Büyük transformatörler için kullanılır.

· OFWF (güçlü yağlı su soğutma): Yağ sirkülasyonunu sağlamak ve sıcak yağı su soğutucuları aracılığıyla soğutmak için yağ pompalarını kullanın. Dövme transformatörler veya yeterli su kaynağına sahip alanlar.

4. Koruma ve izleme sistemi:

· Yağ deposu (yağ yastığı): Sıcaklık değişimlerine göre yağın hacmini ayarlar, yağ ile hava arasındaki temas alanını azaltır, yağın eskimesini geciktirir.

· Emici (havalandırma): Yağ haznesine giren havadaki nemi emen silika jel içerir.

· Gaz rölesi (gaz rölesi): Petrol borusuna monte edilir, dahili olarak küçük bir arıza oluştuğunda veya ciddi bir arıza yağ akışında dalgalanmaya neden olduğunda, sinyal gönderir veya alarm verir. En önemli elektriksel olmayan koruma.

· Patlamaya dayanıklı boru (basınç tahliye vanası): İç basınç keskin bir şekilde arttığında, patlamaya dayanıklı membranı kırar veya basıncı boşaltmak için vanayı açarak yağ tankının patlamasını önler.

· Termometre: Yağın üst sıcaklığını izler.

· Yağ seviye göstergesi: Yağ haznesindeki yağ seviyesini gösterir.

Kuru tip transformatörlerle karşılaştırıldığında yağlı transformatörlerin avantajları şunlardır:

1. Daha büyük kapasite ve daha yüksek voltaj seviyesi

2. Yüksek ısı dağılımı verimliliği ve güçlü aşırı yük kapasitesi

3. Uzun yalıtım ömrü ve yüksek güvenilirlik

4. İyi ekonomik performans

5. Nispeten daha düşük gürültü seviyesi

6. Olgun bakım teknolojisi

Yağa batırılmış bir transformatör ne zaman seçilir?

1. Yüksek voltaj seviyesi (35kV'nin üzerinde).

2. Büyük kapasite gereksinimi (2000kVA'dan fazla).

3. Açık havada veya bağımsız olarak monte edilirtrafo merkezleri, iyi yangın izolasyon koşullarına sahip.

4. İlk yatırım maliyetine duyarlı, yeterli işletme ve bakım kabiliyetine sahip.

5. Çalışma gürültüsüne ilişkin katı gereklilikleri olan dış mekan senaryoları.
