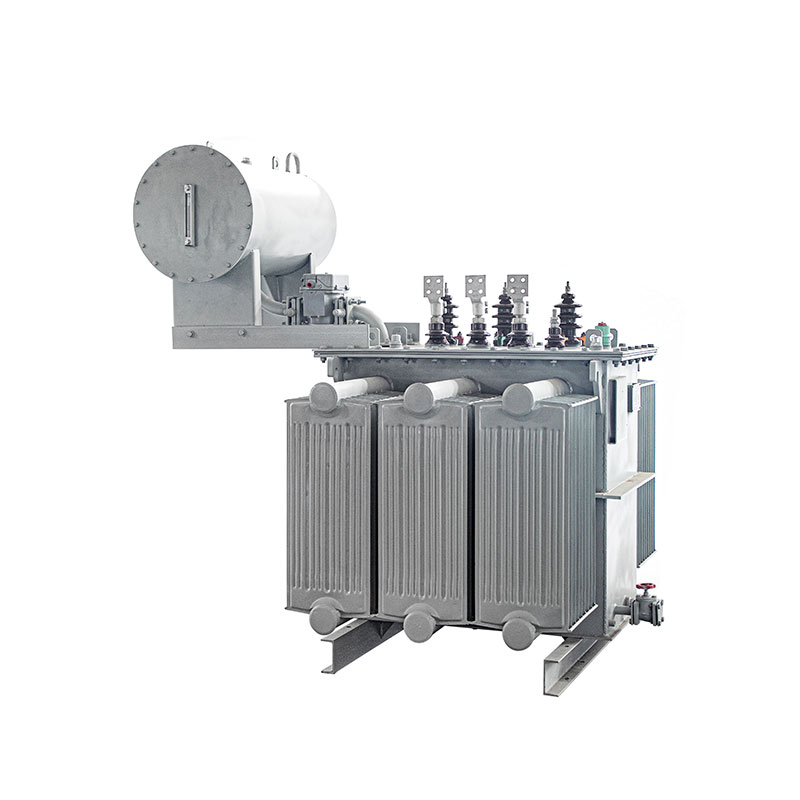

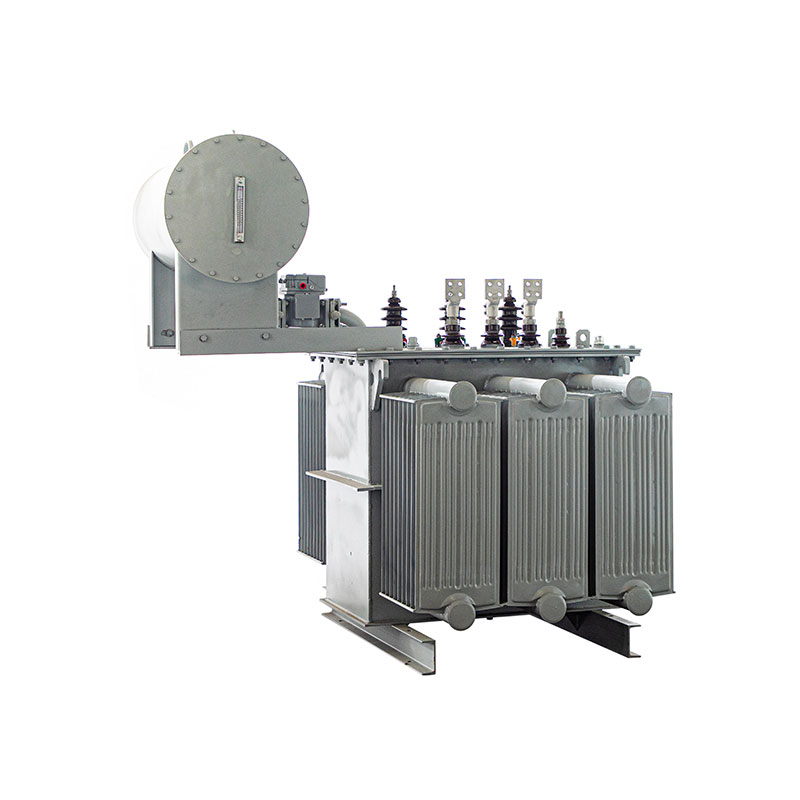

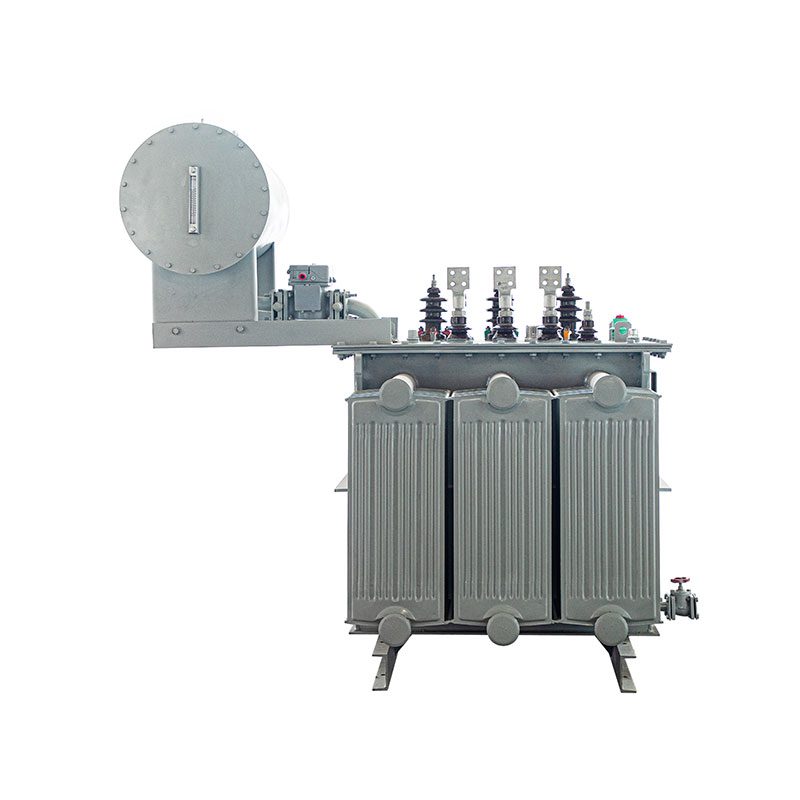

3 Fazlı Yağlı Tip Güç Trafosu

Güvenilir bir 3 Fazlı Yağlı Tip Güç Transformatörü tedarikçisi arıyorsanız ve uzun vadeli işbirliği geliştirmek istiyorsanız, zengin deneyime sahip olduğumuz ve kapsamlı hizmetlerle birlikte gelişmiş ürünler sunabildiğimiz için lütfen TAILI'yı seçin.

Standart özellikler

1. Uygulanabilir spesifikasyon: IEC 60076 / IEEE

2. Nominal kapasite: 3150kVA'ya kadar

3. Birincil voltaj: 66kV'a kadar

4. İkincil voltaj: 0,4/6,3/10,5/35kV veya özelleştirilmiş

5, Sargı malzemeleri: Bakır / Alüminyum

6. Sıcaklık artışı: 65 °C

7. Soğutma yöntemi: ONAN/ONAF

8. Frekans: 50Hz/60Hz

9. Musluk voltajı: ±2x2,5% / ±3x2,5% / ±8x1,5% veya özelleştirilmiş

10.vektör grubu: Yd11 / YNd11 / Dyn11 / YN

Video

Lütfen aşağıdaki bilgileri sağlayın, böylece daha iyi hizmetler sunabiliriz.

3 fazlı yağlı tip güç transformatörlerinin bakımı, güvenli ve güvenilir bir şekilde sağlanmasını amaçlayan sistematik bir görevdir. ve Transformatörlerin verimli çalışması ve servis ömrünün uzatılması.

Günlük denetim ve izleme

1. Yağ seviyesi kontrolü

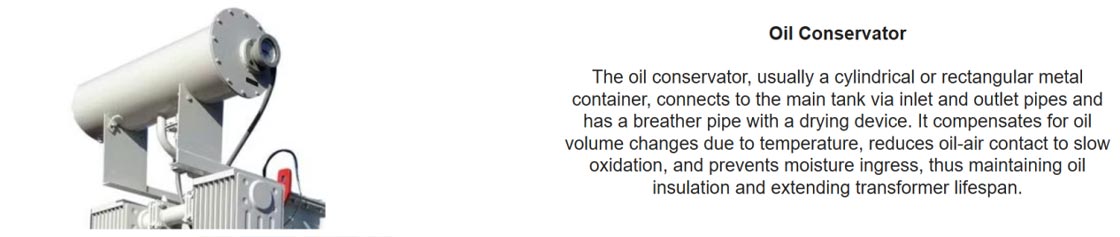

Transformatör gövdesi ve yağ deposunun (yağ deposu) yağ seviyesinin standart dahilinde olup olmadığını kontrol edin. sıcaklık ölçeği aralığı.

Anormallikler ve İşleme:

Aşırı yağ seviyesi: Bunun nedeni, gaz üreten dahili arızalar veya yağa neden olan yüksek ortam sıcaklığı olabilir. genişleme. Havalandırmanın tıkalı olup olmadığını kontrol edin ve nedenini analiz edin.

Yetersiz yağ seviyesi: Bunun nedeni yağ sızıntısı veya anormal dahili arızalar olabilir. Hemen bulun ve Sızıntı noktasını tespit edin ve aynı marka ve modeldeki kaliteli izolasyon yağını derhal yenileyin.

2.  Yağ Sıcaklığı Denetimi

Sıcaklık göstergesini izleyin ve üst yağ sıcaklığının normal olup olmadığını kontrol edin (genellikle 85°C) ve geçmiş çalışma verileriyle karşılaştırın.

Anormallikler ve Kullanım: Yağ sıcaklığı anormal şekilde yükselirse, bunun nedeni aşırı yük, soğutma cihazı olabilir. arıza, dahili aşırı ısınma (demir çekirdeğin, sargının veya kademe değiştiricinin zayıf teması gibi) vb. anında tespit edildi ve ele alındı.

3. Yağ kaçağı kontrolü

Transformatörün tüm sızdırmazlık yüzeylerini, kaynaklarını, burçlarını, valflerini, gaz rölelerini ve diğer parçalarını dikkatlice inceleyin. herhangi bir yağ sızıntısı izi.

Tedavi: Sızıntı tespit edilirse derhal müdahale edilmelidir. Küçük sızıntılar sıkılarak çözülebilir cıvatalar. Şiddetli yağ sızıntısı, sızdırmazlık bileşenlerinin değiştirilmesi veya kaynak yapılması için elektrik kesintisi gerektirir.

4. Yalıtım yağının rengi ve durumu

Yağ seviye göstergesinden yağın rengini gözlemleyin.

Normal: Şeffaf, açık sarı.

Anormal: Rengin koyulaşması veya siyahlaşması, yağın bozulduğunu veya ark veya ark gibi dahili arızaları gösterebilir. aşırı ısınma.

5. Ses (Gürültü) Denetimi

İçerik: Transformatör normal şekilde çalışırken, tekdüze bir "uğultu" elektromanyetik ses yayar.

Anormallikler ve İşleme:

Artan ve tek biçimli ses: Bu, aşırı yük veya aşırı voltajın işareti olabilir.

Düzensiz çatırtı veya patlama sesleri: İçeride lokal deşarj veya izolasyon arızası var.

Düzensiz gürültülü ses: Bunun nedeni gevşek demir çekirdekli bağlantı elemanları olabilir.

Anormal sesler tespit edilirse gelişmiş izleme yapılmalıdır. Zorunlu hallerde elektrik kesilmelidir inceleme için yola çıktık.

6. Burçların muayenesi

Yüksek ve alçak gerilim burçlarının yüzeylerinin temiz olup olmadığını kontrol edin ve herhangi bir çatlak, hasar veya deşarj işaretleri.

Arıtma: Yüzeyler kirli ise temizlenmelidir. Çatlaklar veya şiddetli akıntılar varsa, burçların değiştirilmesi gerekir.

7. Solunum cihazı (nem emici) muayenesi

İçerik: Silika jelin rengini kontrol edin. Kuru silika jeli mavidir ve neme doyduğunda pembeye döner.

Prosedür: Silika jelin 2/3'ünden fazlası pembeye döndüğünde değiştirilmelidir. Yağ kabında yağ varsa yağ seviyesinin normal olup olmadığını kontrol edin.

8. Soğutma sistemi denetimi

İçerik: Hava soğutmalı transformatörler için fanların normal çalışıp çalışmadığını kontrol edin; yağ soğutmalı/su soğutmalı için Transformatörlerde yağ pompalarının, su pompalarının, fanların çalışma koşullarını ve soğutucularda sızıntı olup olmadığını kontrol edin.

Kullanım: Uygun ısı dağılımını sağlamak için arızaları derhal giderin.

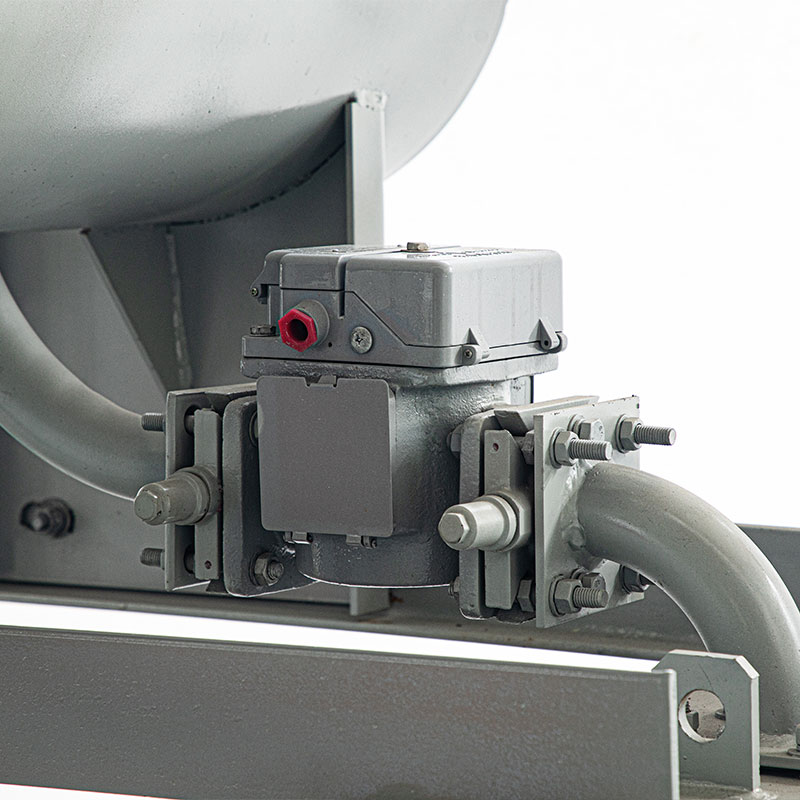

9. Gaz rölesi muayenesi

Röle içerisinde gaz birikimi olup olmadığını ve gözlem penceresinin açık olup olmadığını kontrol edin.

Arıtma: Az miktarda gaz varsa kaydedilmeli ve analiz için numune alınmalıdır; gaz miktarı ise büyükse röle bir sinyal verir veya alarm verir ve acil müdahale gerekir.

10. Topraklama cihazının muayenesi

Muhafazanın ve nötr nokta topraklama kablosunun güvenli bir şekilde bağlanıp bağlanmadığını ve paslanma olup olmadığını kontrol edin.
