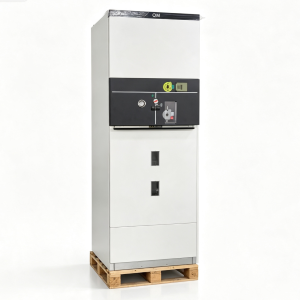

24KV Yarı Yalıtımlı Gaz Yalıtımlı Şalt Tesisi (GIS)

TaiLi Electric 24kV yarı yalıtımlı şalt cihazı (bundan sonra "bu şalt cihazı" olarak anılacaktır), 24kV orta gerilim güç dağıtım sistemleri için tasarlanmış kompakt, SF₆ yalıtımlı metal mahfazalı bir şalt cihazıdır. Bu şalt cihazı 24kV, 630A ve 50/60Hz olarak derecelendirilmiştir ve

GB ve IEC standartlarına sıkı sıkıya uygun olarak üretilmiştir. Bu şalt cihazı halka ana üniteler, ikincil trafo merkezleri, endüstriyel tesisler, ticari binalar ve yenilenebilir enerji projeleri için uygundur.

Temel Özellikler

• Tamamen Kapalı Paslanmaz Çelik Tank - TaiLi Electric 24kV yarı yalıtımlı şalt sistemi, minimum deformasyon ve mükemmel gaz sızdırmazlığı sağlamak için robotik kaynak makineleriyle kaynaklanmış, 3–5 mm kalınlığında paslanmaz çelik plakalardan üretilen tamamen yalıtılmış bir paslanmaz çelik tank içerir. TaiLi Electric 24kV yarı yalıtımlı şalt sisteminin tüm canlı parçaları ve anahtarlama cihazları, hem yalıtım hem de ark söndürme ortamı olarak SF₆ gazıyla doldurulmuş bu tankın içine yerleştirilmiştir. Bu tasarım, TaiLi Electric 24kV yarı yalıtımlı şalt sisteminin nem, toz ve kirlenme gibi dış çevre koşullarından etkilenmemesini sağlar.
• Yüksek Koruma Seviyesi – TaiLi Electric 24kV yarı yalıtımlı şalt cihazının sızdırmaz tankı, IP67 koruma derecesine ulaşır ve bu şalt cihazının geçici suya daldırma koşullarında bile güvenilir şekilde çalışmasına olanak tanır. TaiLi Electric 24kV yarı yalıtımlı şalt cihazının dış muhafazası IP4X olarak derecelendirilmiştir.
• Üç Konumlu Yük Kesme Anahtarı - TaiLi Electric 24kV yarı yalıtımlı şalt sistemi, SF₆ dolgulu paslanmaz çelik tankın içine kaynaklanmış üç konumlu yük kesme anahtarı (kapalı/açık/topraklanmış) ile donatılmıştır. TaiLi Electric 24kV yarı yalıtımlı şalt sisteminin anahtar mekanizması, korozyona dayanıklı malzemeler ve kendinden yağlamalı yataklara sahiptir ve düşük çalışma eforu, yüksek güvenilirlik ve uzun servis ömrü sağlar.

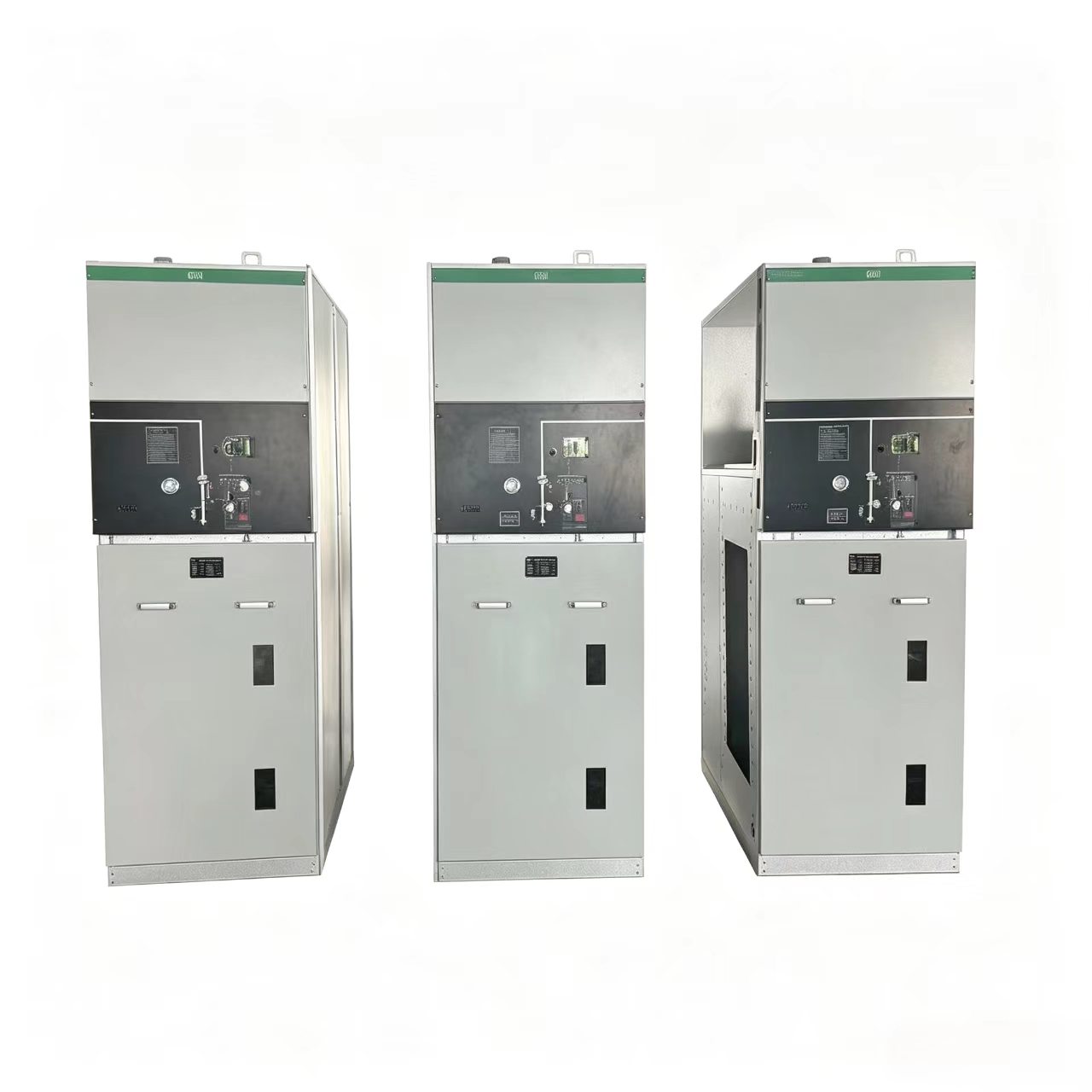

• Modüler ve Genişletilebilir Tasarım – TaiLi Electric 24kV yarı yalıtımlı şalt sistemi, montaj sırasında gaz kullanımına gerek kalmadan esnek kombinasyona ve genişletmeye olanak tanıyan modüler bir ünite konfigürasyonunu benimser. TaiLi Electric 24kV yarı yalıtımlı şalt sistemi, kompakt şalt sistemi çözümleri için çeşitli trafo merkezi gereksinimlerini karşılayan hem sabit hem de genişletilebilir konfigürasyonlarda mevcuttur.
• Kapsamlı Mekanik Kilitleme - TaiLi Electric 24kV yarı yalıtımlı şalt sistemi, operasyonel hataları önleyen ve personel güvenliğini sağlayan eksiksiz bir beş önleyici mekanik kilitleme sistemine sahiptir.
• Smart-Ready – TaiLi Electric 24kV yarı yalıtımlı şalt sistemi, uzaktan izleme ve kontrol yeteneklerini mümkün kılmak için motorlu mekanizmalar, gerilim transformatörleri ve dağıtım otomasyon terminal üniteleriyle donatılabilir.

Teknik Özellikler

Uygulamalar

TaiLi Electric 24kV yarı yalıtımlı şalt sistemi, enerji endüstrisinin birçok sektöründe yaygın olarak kullanılmaktadır:

• Halka Ana Üniteleri – Kentsel ve kırsal güç dağıtımına yönelik 24kV halka ağlarında temel bileşen olarak.
• İkincil Trafo Merkezleri – Küçük ve orta ölçekli trafo merkezlerinde kompakt, bakım gerektirmeyen şalt çözümleri için.
• Endüstriyel Tesisler – Fabrikalarda, madenlerde ve üretim tesislerinde enerji dağıtımı.
• Ticari Binalar – Alışveriş merkezleri, hastaneler, spor salonları ve yüksek binalar için.
• Altyapı – Havaalanları, metro sistemleri, demiryolları ve tüneller.
• Yenilenebilir Enerji – Rüzgar santralleri ve fotovoltaik santraller.
• Ped Montajlı ve Yeraltı Trafo Merkezleri – Dış mekan muhafazaları veya yarı yer altı kurulumları için uygundur.

SSS

S1: Bu şalt cihazının tipik SF₆ gaz kaçağı oranı nedir?

C: TaiLi Electric 24kV yarı yalıtımlı şalt cihazının SF₆ yıllık sızıntı oranı ≤%0,1'dir. Mühürlü tank, mükemmel gaz sızdırmazlığını sağlamak için robotik kaynak makineleri ile kaynaklanmıştır ve tasarım, 30 yılı aşkın bir süre boyunca sızıntı olmayacağını garanti etmektedir.

S2: SF₆ basıncı düşerse veya gaz kaçağı tespit edilirse ne yapmalıyım?

C: SF₆ yoğunluk monitörü düşük basınç gösterirse veya bir alarm tetiklenirse, çalışmayı derhal durdurun, sızıntı kaynağını belirleyin, sızıntı noktasını onarın ve şalt sistemini belirtilen basınca kadar SF₆ gazıyla yeniden doldurun. Gaz basınç göstergesinin ve yoğunluk rölesinin düzenli olarak kontrol edilmesi önerilir.

S3: Bu şalt cihazı düzenli bakım gerektiriyor mu?

C: Hayır. TaiLi Electric 24kV yarı yalıtımlı şalt sistemi bakım gerektirmeyen bir ürün olarak tasarlanmıştır. Tamamen yalıtılmış paslanmaz çelik tank, yalıtkan gaz ile dış ortam arasındaki teması önleyerek ürünün hizmet ömrü boyunca periyodik muayene, gaz numunesi alma veya rejenerasyon ihtiyacını ortadan kaldırır.
