Neden Güney Amerika'daki Güneş Enerjisi Projeleri için Kızağa Monteli Trafo Merkezini Seçmelisiniz?

TAILI Electric, özelleştirilmiş tasarımda ön saflarda yer almaktadırkızağa monteli trafo merkezi3.200 kVA'ya ulaşan kapasitelerle uluslararası güneş enerjisi projelerine yönelik çözümler. Bu makale, bu açık çerçeve tasarımının, özellikle Güney Amerika'nın zorlu çöl ortamlarında neden geleneksel kapalı KIOSK ve kompakt trafo merkezlerinden daha iyi performans gösterdiğini araştırıyor.

Kızağa Monteli Trafo Merkezi Nedir?

Kızağa monteli bir trafo merkezi, tüm ana bileşenlerin (orta gerilim şalt sistemi, transformatör ve alçak gerilim dağıtım panelleri) tek bir çelik taban çerçevesine entegre edildiği prefabrik bir güç dağıtım ünitesidir.

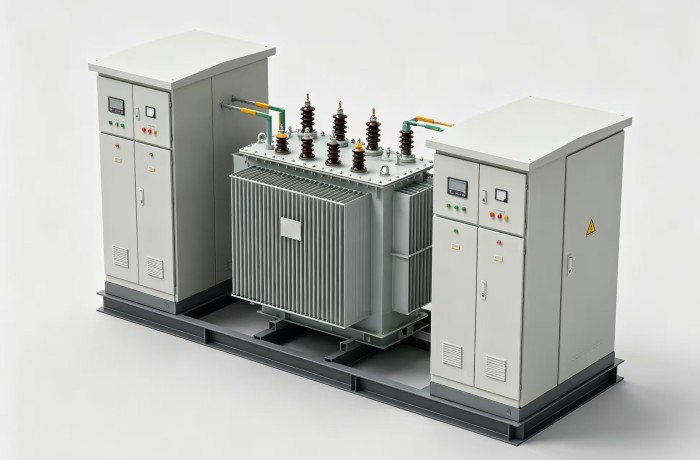

TAILI Electric'in özelleştirilmiş kızağa monteli trafo merkezi, kendine özgü bir açık konfigürasyona sahiptir: yağa batırılmış transformatör, her iki tarafta bağımsız yüksek voltaj ve düşük voltaj/ölçüm kabinleri ile merkezde açıkta durur; tümü birleşik bir çelik kızak üzerine monte edilmiştir.

Bu tasarım felsefesi, tüm ekipmanın metal bir muhafaza içine yerleştirildiği kapalı KIOSK veya kompakt trafo merkezleriyle tam bir tezat oluşturuyor.

Neden Açık Çerçeve Tasarımı? Üç Temel Avantaj

1. Çöl Koşullarında Üstün Isı Dağılımı

Şili'deki Atacama Çölü'nden Arjantin'in yüksek rakımlı ovalarına kadar Güney Amerika'daki güneş enerjisi projeleri aşırı sıcaklıklarla ve yoğun güneş radyasyonuyla karşı karşıyadır.

Kızağa monteli bir trafo merkezinde, transformatör radyatörü doğrudan ortam havasına maruz kalır. Bu doğal konveksiyon soğutma şunları sağlar:

Ek soğutma fanı gerekmez; ortak bir arıza noktasını ortadan kaldırır Transformatörün gücünü düşürmeye zorlayacak dahili aşırı ısınma riski yoktur Yoğun gün ortası koşullarında bile optimum termal performans

Bunun aksine, kapalı KIOSK trafo merkezleri ısıyı metal muhafazaları içinde hapseder. Çöl ortamlarında, iç sıcaklıklar ortamın çok üzerine çıkabilir ve bu da transformatörleri düşük kapasitede çalışmaya zorlar; bu da herhangi bir güneş enerjisi çiftliği için maliyetli bir uzlaşmadır.

2. Basitleştirilmiş Kurulum ve Bakım

Thekızağa monteli trafo merkezitamamen kablolanmış ve fabrikada test edilmiştir. Yerinde kurulum yalnızca şunları gerektirir:

Harici kabloların bağlanması Ünitenin hazırlanmış bir temel üzerine yerleştirilmesi

Modüler, açık tasarım, transformatör ve şalt donanımının bağımsız olarak erişilebilir kalması anlamına gelir. Bakım ekipleri, büyük muhafaza kapılarıyla boğuşmadan veya tüm yapıyı sökmeden ayrı ayrı bileşenlere bakım yapabilir.

3. Yerel Şebeke Standartlarına Uyum

Bu belki de en zorlayıcı avantajdır: açık çerçeveli kızağa monteli trafo merkezi, Güney Amerika'daki güneş enerjisi projeleri için fiili standart haline gelmiştir.

Aşağıdakileri içeren ülkeler:

Şili

Peru

Arjantin

Honduras

Venezuela

...

fotovoltaik kurulumlar için bu konfigürasyonu yaygın olarak benimsemiştir. Yerel hizmet kuruluşları ve şebeke operatörleri tasarım, denetim protokolleri ve kabul kriterlerine aşinadır. Kızağa monteli bir trafo merkezi seçmek, şebeke bağlantı onayını önemli ölçüde kolaylaştırır

işlem.

TAILI Electric'in Kızak Çözümleri: İki Nakliye Seçeneği

Büyük elektrikli ekipmanların Güney Amerika'daki uzak proje sahalarına teslim edilmesi benzersiz lojistik zorluklara yol açmaktadır. TAILI Electric, iki nakliye konfigürasyonu sunuyorkızağa monteli trafo merkeziher biri farklı proje ölçekleri ve lojistik gereksinimleri için optimize edilmiştir.

Seçenek 1: Entegre Tek Parça Kızak

Yapı: Yüksek gerilim kabini, trafo ve alçak gerilim kabini tek bir çelik taban üzerine kaynaklanmıştır. Tüm dahili kablolama fabrikada tamamlanmıştır.

Avantajları: Sahada minimum kurulum işi (bırakma, bağlama ve enerji verme)

Sabit ekipman konumları, okyanus geçişi sırasında dahili bakır baraların veya kabloların kayması riskini ortadan kaldırır

Kritik uygulamalar için en yüksek güvenilirlik

En uygun olduğu yerler: 800 kVA'ya kadar kapasiteler

tüm montajın tek bir ünite olarak gönderilebildiği yer.

Dikkate Alınması Gereken Nokta: Daha büyük toplam ayak izi nedeniyle daha yüksek nakliye maliyetleri.

Seçenek 2: Cıvatalı Bölünmüş Tip Kızak

Yapı: Taban üç bölüme ayrılmıştır: yüksek gerilim bölümü, transformatör bölümü ve alçak gerilim bölümü. Bölümler arasındaki ekipmanlar, önceden hazırlanmış esnek bakır baralar veya esnek kablolar kullanılarak bağlanır.

Üniteler fabrikada ayrı olarak paketlenir ve ayrı kasalarda gönderilir. Sahada bölümler birbirine cıvatalanır ve önceden üretilmiş esnek bağlantılar birleştirilir.

1，Avantajları: Her bölüm standart 40 metrelik HQ konteynerinin içine sığar; büyük boy nakliye gerekmez

2，Daha güvenilir gemi planlamasıyla okyanus navlun maliyetlerinde önemli ölçüde azalma

3，Çin'de yurt içi karayolu taşımacılığı için aşırı boyut iznine gerek yoktur

4，Nihai proje sahasına daha esnek yerel ulaşım

5，Daha az hasar riski—radyatörler ve porselen izolatörler özel koruyucu ambalaja sahiptir

6,Önemli not: Yalnızca taban mekanik olarak bölünmüştür. Tüm elektrik bağlantılarında, sahadaki kablolama işlerini mutlak minimuma indiren, önceden üretilmiş esnek konektörler kullanılır.

Tüm Gönderiler için Ortak Paketleme Gereksinimleri

Hangi nakliye seçeneğinin seçildiğine bakılmaksızın TAILI Electric sıkı paketleme protokollerini takip eder:

1，Entegre kızak gönderileri: Taban, standart konteyner kaldırma ve bağlama ile kaynaklanmalıdır.

konteynerin içindeki ekipmanı sabitleyen çelik tel halatlı noktalar

2，Transformatör radyatörleri ve porselen izolatörler: Özel çarpışma önleyici ve

Okyanus geçişi için tuz sisi/yağmur koruması

3，Yüksek ve alçak gerilim şalt sistemi: Su yalıtımı ve toz için tamamen plastikle kapatılmıştır

Nakliye ve sahada depolama sırasında koruma

Uygulama Senaryoları

TAILI Electric'in özelleştirilmiş kızağa monteli trafo merkezi çözümleri çeşitli uygulamalarda kullanılmaktadır: Fotovoltaik Güneş Enerjisi Çiftlikleri (Birincil Uygulama) TAILI'nin kızağa monteli trafo merkezi ünitelerinin çoğunluğu, güneş PV tesisleri için yükseltici transformatörler olarak hizmet vermektedir. Tipik konfigürasyonlar şunları içerir:

Madencilik ve Endüstriyel Projeler

Kızağa monteli trafo merkezi, güneş enerjisinin ötesinde, Şili ve Peru'daki madencilik operasyonlarının yanı sıra güvenilir, hızlı dağıtımlı güç dağıtımı gerektiren genel endüstriyel tesislerde de yaygın olarak kullanılıyor.

Çözüm

Kızağa monteli trafo merkezi, pratik avantajların bir kombinasyonu sayesinde Güney Amerika'daki güneş enerjisi projeleri için tercih edilen çözüm konumunu kazanmıştır:

1，Çöl ortamlarında üstün ısı dağılımı; soğutma fanı yok, değer kaybı yok

2，Kolaylaştırılmış kurulum ve bakım—fabrikada kablo bağlantıları yapılmış, bağımsız olarak erişilebilen bileşenler

3，Yerel şebeke standartlarına uyum—daha sorunsuz onaylar, daha hızlı proje devreye alma

4，Esnek nakliye seçenekleri—küçük projeler için tek parça, lojistik kısıtlamaları olan daha büyük kurulumlar için bölünmüş tip

TAILI Electric, uluslararası pazarlar için özelleştirilmiş kızağa monteli trafo merkezi çözümleri tasarlama ve üretme konusunda uzun yıllara dayanan deneyime sahiptir. 3.200 kVA'ya kadar kapasiteler ve belirli ülke gereksinimlerine göre uyarlanmış voltaj konfigürasyonlarıyla TAILI, dünyanın en zorlu ortamlarında güvenilir performans gösteren anahtar teslimi güç dağıtımı sağlar.

Güney Amerika'daki bir sonraki güneş enerjisi projeniz için yerel kamu hizmetlerinin güvendiği çözümü seçin;kızağa monteli trafo merkeziTAILI Electric'ten.
