Hava ve Katı SF₆ İçermeyen 12kV Halka Ana Ünite – Hangisi Projenize Uygun?

Onlarca yıldır kükürt heksaflorür (SF₆), orta gerilim şalt cihazları için tercih edilen yalıtım gazı olmuştur. Dielektrik dayanımı ve ark söndürme yeteneği olağanüstüdür. Ama var bir yakalama:SF₆en çok bilinen güçlü sera gazıküresel ısınmayla birlikte potansiyel (GWP) CO2'nin 23.500 katı₂100 yıllık bir ufukta.

SF'yi karşılayamayan projeler için₆sızıntı riski nedeniyle Taili Electric iki kompakt, sıfır SF sunuyor₆, bakım dostu SF6 içermezhalka ana ünitesiçözümler: TLH-12 eco hava kabini ve TLG-12 katı yalıtımlı kabin. İkisi de güveniyor ark söndürme için vakum kesiciler ve SF'yi ortadan kaldırır₆tamamen, ancak yapı ve en uygun uygulamalar açısından farklılık gösterirler.

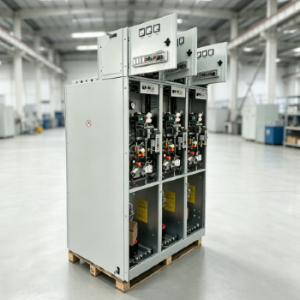

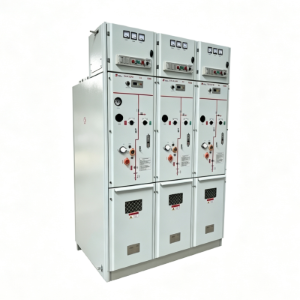

TLH‑12: Kuru Hava / Azot Yalıtımlı Halka Ana Ünitesi

Bu ne

Temel avantajlar

• Sıfır sera etkisi – tank kazara delinirse veya mikroskobik bir sızıntı meydana gelirse, kaçan gaz sadece temiz havadır veya nitrojen. Çevresel ceza yok, özel kurtarma ekipmanı yok.
• Bakım gerektirmeyen gaz bölmesi – kaynaklı tank tasarlanmıştır Ömür boyu sızdırmazlık sağladığı için rutin basınç kontrolleri ve yeniden dolumlar gerekli değildir. gerekli.
• Kompakt ayak izi – geleneksel hava yalıtımlılardan daha küçük şalt cihazı, ped monteli transformatörler için uygun hale getirir ve kompakt ikincil trafo merkezleri.
• Uygun maliyetli – iki SF arasında₆- ücretsiz seçeneklerle TLH-12 daha düşük bir giriş fiyatı sunar, özellikle toplu siparişler için.

Akılda tutulması gereken şeyler

• Kuru hava / nitrojen, SF'den daha düşük bir dielektrik dayanıma sahiptir₆. Tank kaynak kalitesi ve iç koruma sıkı bir şekilde kontrol edilmelidir.
• Yüksek rakımlı kurulumlar için (1.000 m'nin üzerinde) yalıtım mesafelerin yeniden doğrulanması gerekir.
•

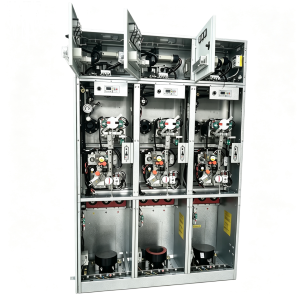

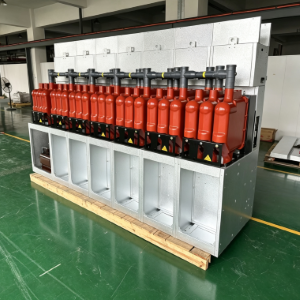

TLG‑12: Katı Yalıtımlı Ana Halka Birim

Bu ne

Temel avantajlar

• Sıfır sızıntı riski – gaz bölmesi yoktur, dolayısıyla sadece sızdırılacak hiçbir şey yok. Bu, projenin yapılması gerektiğinde nihai seçimdir. garanti SF₆- ücretsiz tüm yaşam döngüsü boyunca çalışır.
• Neme ve yoğuşmaya karşı dayanıklı - katı kapsülleme, iç parçaları nemli havadan, tuzlu sisten ve ağır etkilerden korur toz. Dahili çiy oluşumu yok, yüzey takibi yok.
• Minimum bakım – gaz kullanımı yok, basınç göstergesi yok, hayır doldurma vanaları. Rutin dikkat, dış korumayla sınırlıdır ve bağlantı noktaları.
• Son derece kompakt – katı yalıtımlı modül şunları sağlar: sıkışık durumlarda belirleyici bir avantaj olan daha küçük dolap boyutları yeraltı odaları veya konteynerli trafo merkezleri.

Akılda tutulması gereken şeyler

• Epoksi döküm prosesi yüksek üretim hassasiyeti gerektirir – herhangi bir boşluk veya arayüz hatası uzun vadeli güvenilirliği etkileyebilir.
• Sürekli yüksek sıcaklıkta çalışma altında yarı iletken koruyucu tabaka periyodik olarak kontrol edilmelidir.
• Başlangıç maliyeti TLH-12'den daha yüksektir ancak bu genellikle daha düşük tesis destek giderleri ile dengelenir.

Karşılaştırma Tablosu: TLH‑12 ve TLG‑12 Bakış

Hangi SF₆‑Serbest Zil Ana Ünitesini Seçmelisiniz?

Hem TLH‑12 hem de TLG‑12 tamamen IEC 62271 serisi standartlarıyla uyumludur ve OEM tarafından uygun şekilde yapılandırılabilir özel proje voltajı, koruma ve ölçüm gereksinimleri.

Aşağıdaki durumlarda TLH-12'yi seçin:

• Standart dağıtım için büyük miktarlarda tedarik ediyorsunuz ağlar veya konteynerli trafo merkezleri.
• Saha aşırı değildir; düzenli iç/dış sıcaklık ve nem.
• Bilimkurguya uygun maliyetli bir giriş istiyorsunuz₆- performanstan ödün vermeden ücretsiz teknoloji.
• Yıllık olarak küçük bir sızdırmazlık denetimini kabul edebilirsiniz. bakım gerektirir ve gaz muhafazasını ortadan kaldırmaya mutlak bir ihtiyaç yoktur.

Aşağıdaki durumlarda TLG-12'yi seçin:

• Kurulum yüksek riskli bir ortamda (yer altında) yapılıyor bodrum katları, kıyıdaki tuzlu sis bölgeleri veya sürekli yoğunlaşan koşullar.
• Yük kritiktir (hastaneler, veri merkezleri, önemli endüstriyel süreçler) ve plansız kesintiler kabul edilemez.
• Gaz kaçağı konusunda tam bir gönül rahatlığı istiyorsunuz; gaz yok, sızıntı yok, istisna yok.
• Alan bütçesi son derece kısıtlıdır; her santimetresi kabin genişliği önemlidir.

Gerçek Dünya Perspektifi: Hangi Proje Takımlar Diyor

Yakın zamanda yurt dışında gerçekleştirilen bir güneş enerjisi projesi Filipinler her iki seçeneği de karşılaştırdı. Mühendislik ekibi bu proje için TLH-12'yi seçti. Sahanın açık ve iyi havalandırılmış olması nedeniyle güneş çiftliği çevresinde 64 dağıtım noktası ve yerel kamu hizmeti kuru hava yalıtımını kabul etti. İç mekan geçişi için kıyı idare binasının içindeki istasyon TLG-12'yi seçtiler – çünkü tuz sisi ve yüksek nem daha önce izleme hatalarına neden olmuştu geleneksel hava yalıtımlı dişli.

Bu karma yaklaşım giderek daha da yaygınlaşıyor ortak: her birini kullanınhalka ana ünitesien çok değeri getirdiği yer.

TAILI Electric: SF Ortağınız₆-Ücretsiz Dağıtım

TAILI Electric hem TLH‑12 kuru havayı sunuyor / nitrojen ünitesi ve TLG‑12 katı yalıtımlı ünite standart ürünlerdir; ihracat projeleri için esnek özelleştirme. Tüm üniteler fabrikada monte edilmiştir ve Teslimattan önce tamamen test edilmiştir. Mühendislik ekibimiz size şu konularda yardımcı olabilir:

• Saha koşullarını değerlendirin ve en uygun halka ana hattını seçin birim
• Gerilimi, korumayı ve yardımcı gücü yerel şebekeye uyarlayın kodlar
• İki dilli belgeler ve uzaktan teknik destek sağlayın

Tartışmak için bugün TAILI Electric ile iletişime geçin hangi SF₆-özgürhalka ana ünitesibir sonraki projenize en iyi şekilde uyar.
