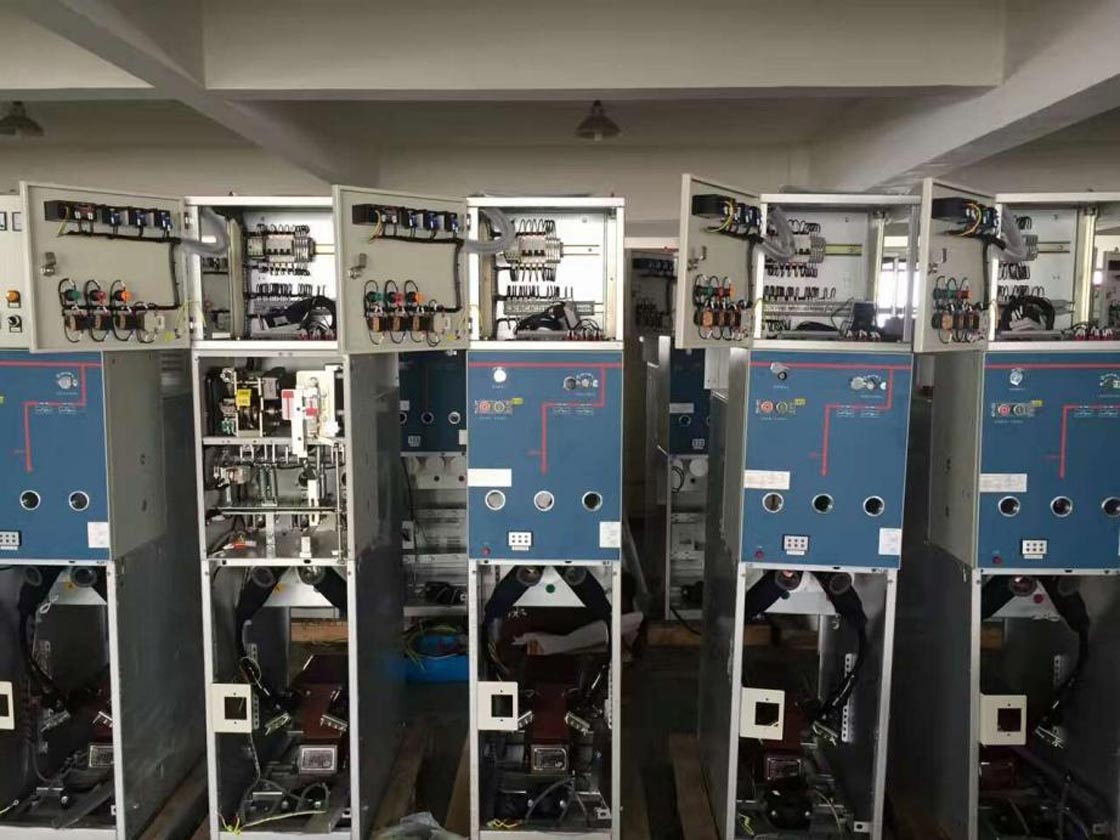

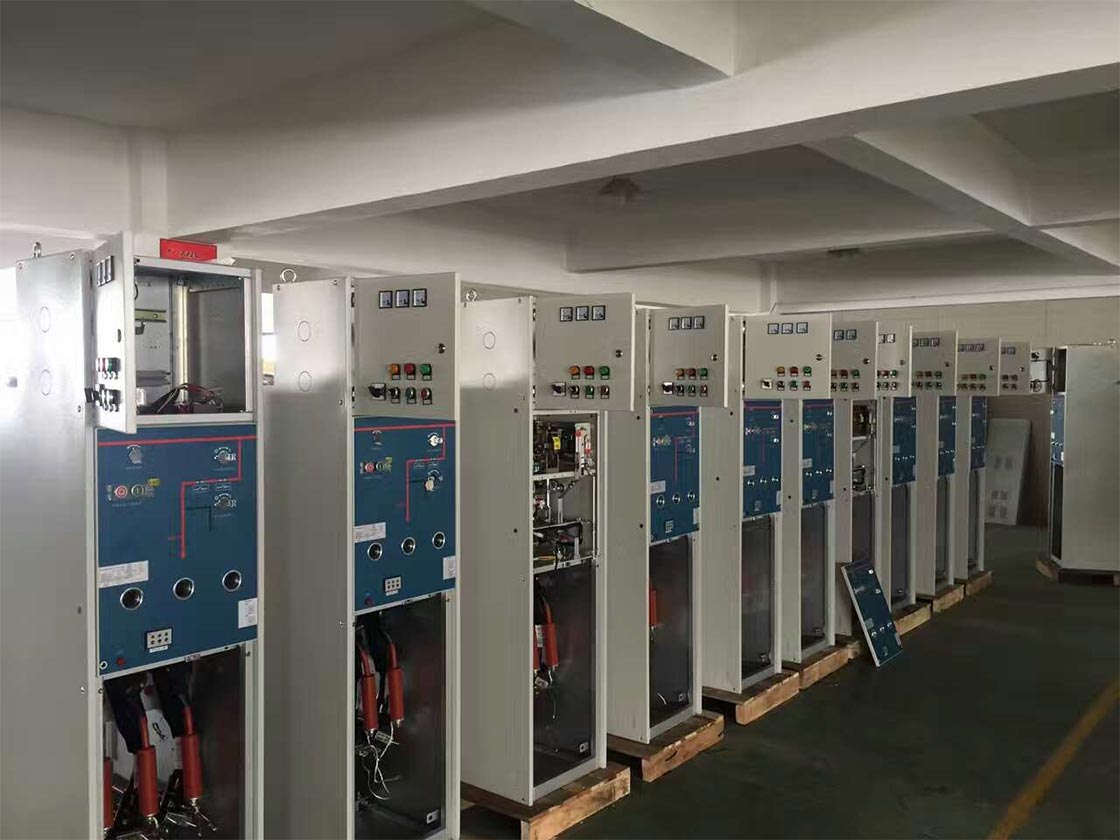

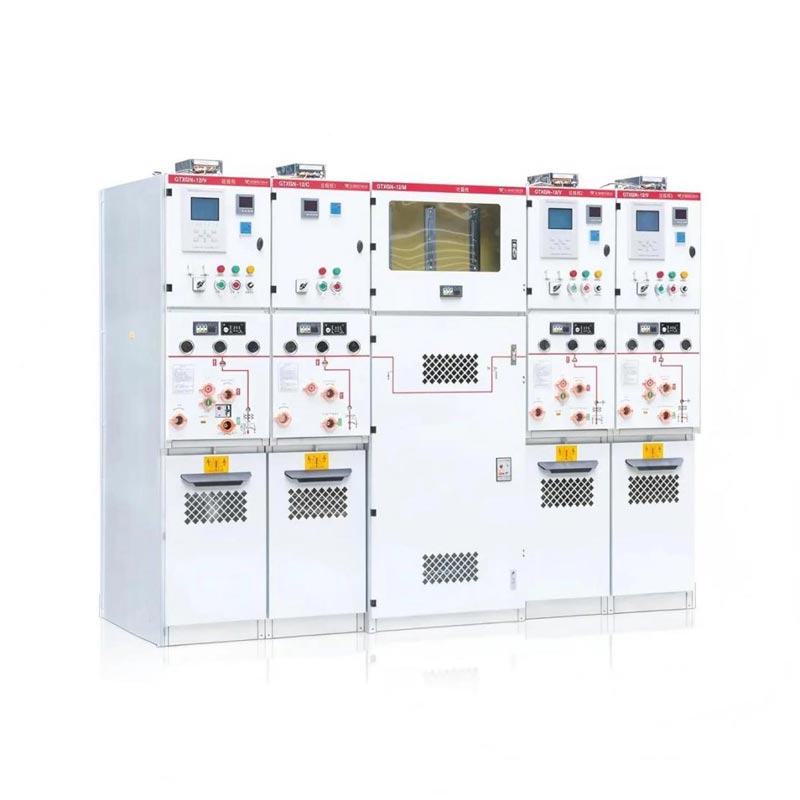

12kV Metal Katı Yalıtımlı Hücre

12kV metal katı yalıtımlı şalt sistemi, iç mekan ve katı yalıtımın avantajlarını birleştirir:

1. Tamamen yalıtılmış ve yalıtılmış: Tüm yüksek gerilimli canlı parçalar, sağlam bir yalıtım katmanıyla kaplanmıştır. tozdan, nemden, yoğuşmadan, küçük hayvanlardan vb. etkilenir. Güvenilirliği yüksektir.

2. Minyatürleştirme ve kompaktlık: Katı yalıtım malzemelerinin dielektrik sabiti, bundan çok daha yüksektir. böylece aynı voltaj seviyesinde canlı parçalar arasındaki yalıtım mesafesi önemli ölçüde kısaltılabilir. Bu nedenle, ekipmanın boyutu çok küçüktür ve iç mekan dağıtım odaları için çok önemli olan zemin alanından tasarruf sağlar. sınırlı alana sahip.

3. Çevre dostu: SF₆ gazını tamamen ortadan kaldırarak sera etkisi riskini ortadan kaldırır ve Yeşil enerji şebekeleri için tercih edilen ekipmanlar.

4. Yüksek güvenlik: Yüksek gerilim bileşenleri tamamen yalıtılmış olduğundan, kabin kapısı açık olsa bile, Operatör, canlı parçalara doğrudan dokunmayacak ve bu da kişisel güvenliğin artmasını sağlayacaktır.

5. Bakım gerektirmez: Dahili anahtarlar ve diğer bileşenler, herhangi bir bakım gerektirmeden epoksi reçinede katılaştırılmıştır. yağlanmış hareketli parçalar, ömür boyu bakım gerektirmez, işletme ve bakım maliyetlerini ve iş yükünü azaltır.

6. Esnek kurulum: Küçük boyutlu ve hafif, taşıma, kurulum ve montaj için uygundur. iç mekan düzenlemesi. Modüler tasarım aynı zamanda gelecekteki genişlemeyi de kolaylaştırır.

Bu şalt cihazı nerede kullanılabilir?

12kV metal katı yalıtımlı hücreler, güvenlik, güvenilirlik gerektiren güç dağıtım alanlarında yaygın olarak kullanılmaktadır. ve yerden tasarruf sağlar:

· Ticari binalar: Ofis binalarının, alışveriş merkezlerinin ve otellerin yer altı elektrik dağıtım odaları.

·Yerleşim alanları: Konut toplulukları içindeki merkezi enerji dağıtım merkezleri.

· Endüstriyel işletmeler: Fabrikalardaki atölye trafo merkezleri.

· Kamu tesisleri: Metro istasyonları, havaalanı terminalleri, hastaneler, okullar vb. enerji dağıtım sistemleri.

· Veri merkezleri: Yüksek güç kaynağı güvenilirliğinin ve yüksek alan kullanım oranının gerekli olduğu durumlarda.

· Yeni enerji alanı: Fotovoltaik/rüzgar enerjisi projeleri için iç mekan yükseltme istasyonları.

Metal katı yalıtımlı şalt sisteminin standart özellikleri

1. Nominal voltaj: 12 kV

2. Anma akımı: 630A / 1250A

3. Nominal frekans: 50/60Hz

4. Ortam sıcaklığı: İç mekan -25°C ila 40°C; Dış Mekan: -35°C ila 40°C

5. Yükseklik: Standart 1000 metreye kadar olan alanlar için geçerlidir. 1000 metreyi aşan rakımlar için kapasite azaltma standarda uygun olarak uygulanmalıdır.

6. Bağıl nem: Günlük ortalama ≤ %95 Aylık ortalama ≤ %90

7. Koruma sınıfı: IP4X (IP67)

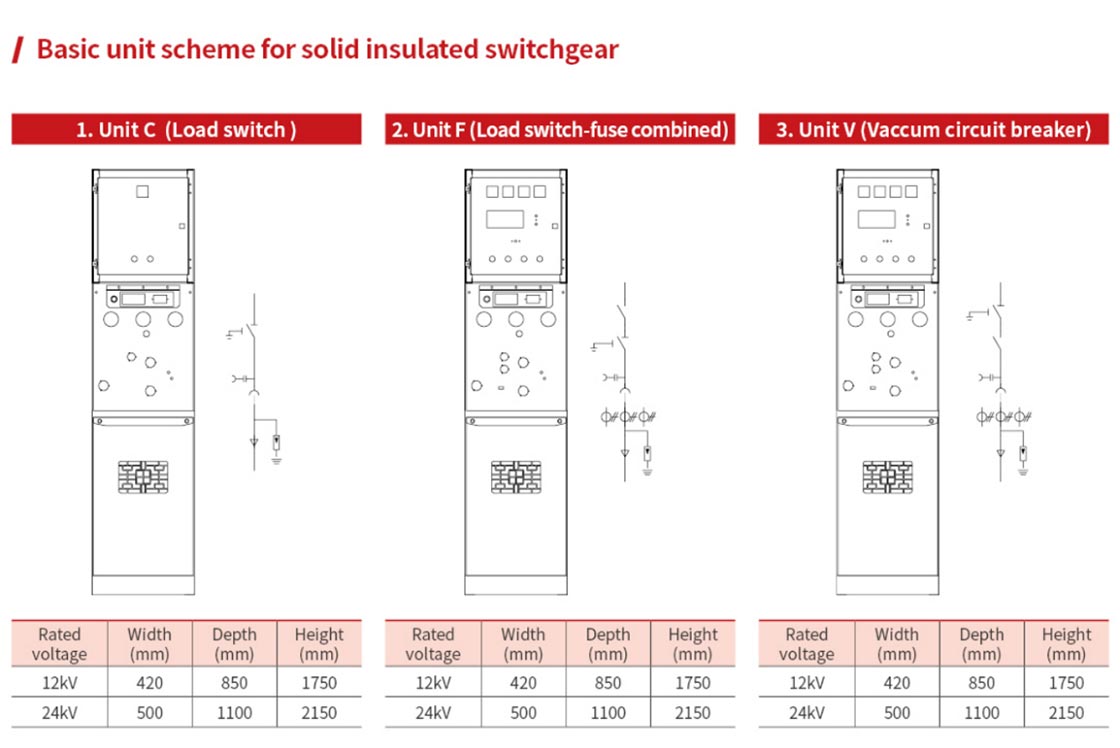

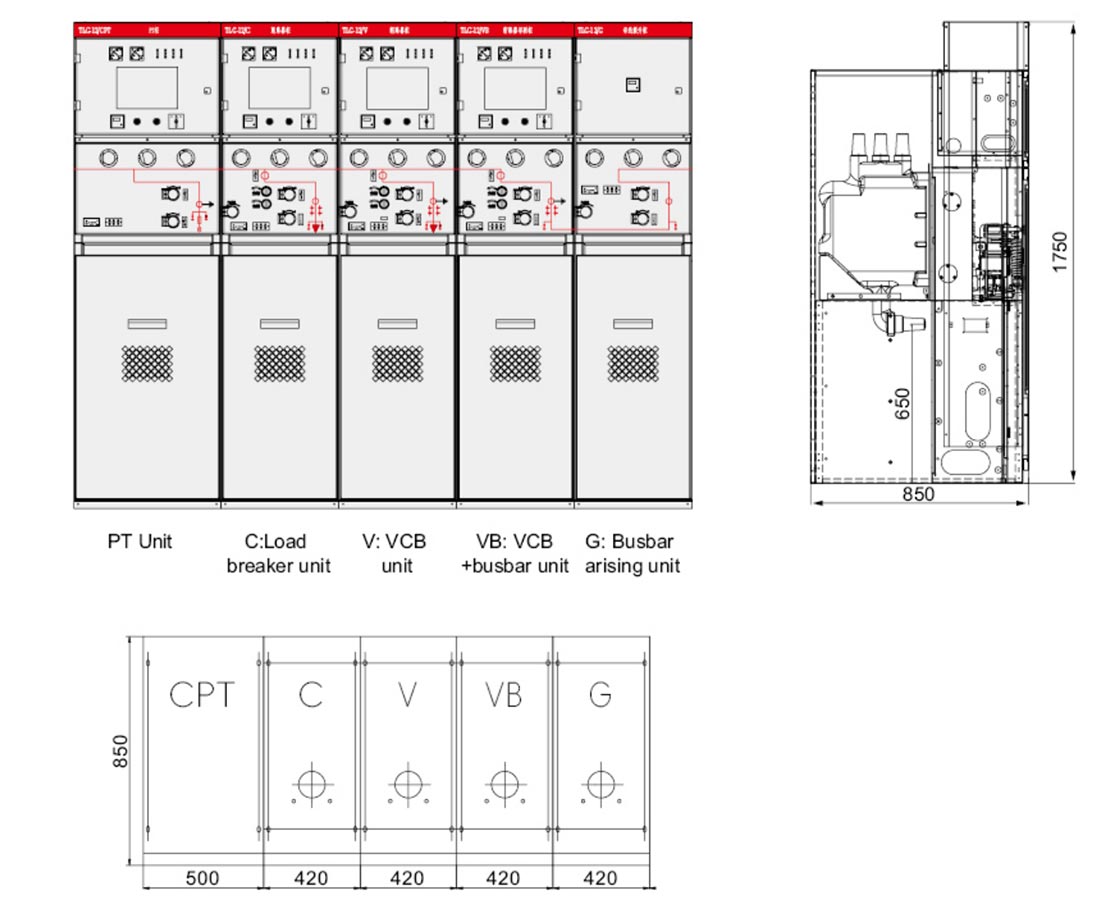

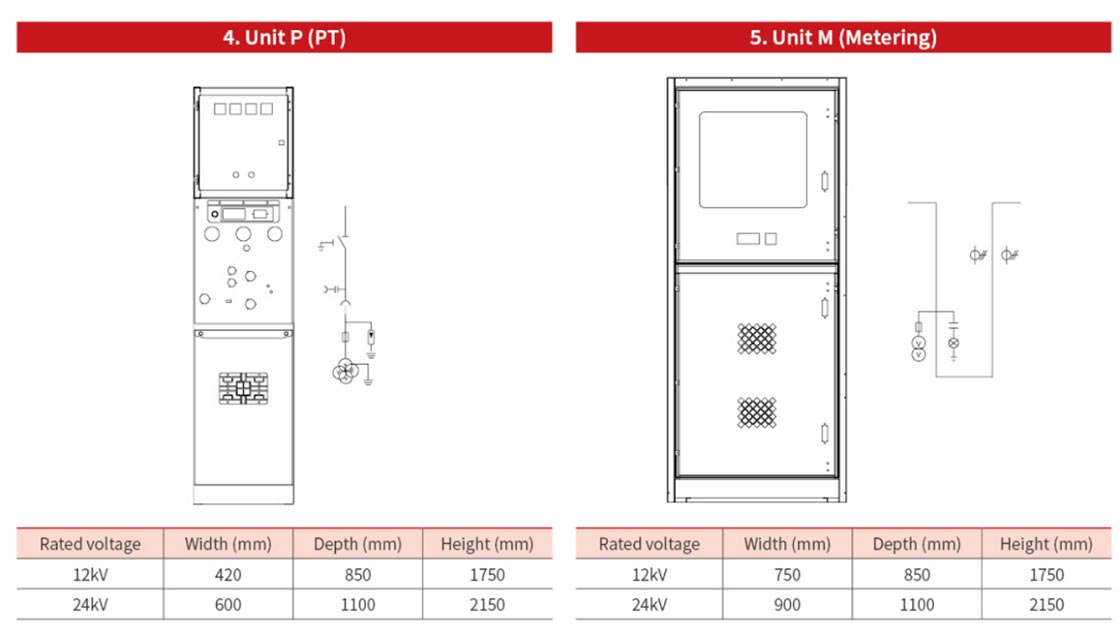

Çizim ve boyutlar
