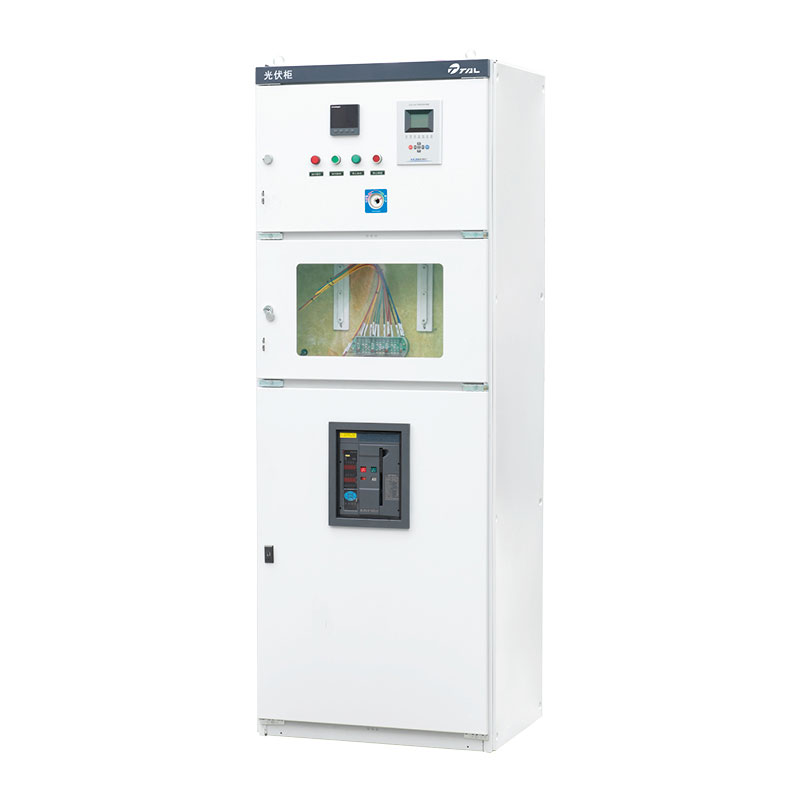

Fotovoltaik Şebekeye Bağlı Alçak Gerilim Kabini

Taili fabrikası tarafından sağlanan fotovoltaik şebekeye bağlı alçak gerilim kabini, fotovoltaik invertörün ürettiği elektrik enerjisini toplar ve bunun yüklere ve elektrik şebekesine güvenli bir şekilde iletilmesinden sorumludur. Aynı zamanda kapsamlı koruma, izleme ve planlama fonksiyonlarına sahiptir.

Ana işlevler

Fotovoltaik şebekeye bağlı alçak gerilim kabini kesinlikle basit bir "bağlantı kutusu" değildir. Şunları gerçekleştirir: aşağıdaki temel işlevler:

1. Güç toplama ve dağıtımı

· Toplama: Birden fazla fotovoltaik invertörden gelen alternatif akım çıkışını bir veya daha fazla ana akımda birleştirin İletim verimliliğini artırmak için devreler.

· Dağıtım: Toplanan gücü makul bir şekilde yerel yüklere (kullanıcıların kendi kullanımı için) tahsis edin ve aktarın şebekeye kalan güç.

2. Şebeke bağlantı noktası

· Bu, fotovoltaik sistem ile şebeke arasındaki yasal sınır noktasıdır. Şebeke şirketleri genellikle Fotovoltaik sistemin çevre üzerinde olumsuz etkilerinin olmamasını sağlamak için bu noktada ölçüm ve izleme yapılır. ızgara.

3. Kapsamlı koruma fonksiyonları

· Aşırı yük ve kısa devre koruması: Aşırı akımın ekipmana zarar vermesini önlemek için devre kesiciler kullanın veya yangınlara neden oluyor.

· Anti-ters akım koruması (gerektiğinde): Elektrik üretimi, yükteki elektrik tüketimini aştığında, Gücün üst düzey transformatöre geri beslenmesini önleyin (bazı uygulamalarda yasaktır).

· Adalanma önleme etkisi koruması: Bu, şebekeye bağlı sistemin temel güvenlik işlevidir. Izgara ne zaman kapalıyken, fotovoltaik sistemin şebekeden bağlantısını hızlı bir şekilde kesmek gerekir elektriğin kapatma hatlarına iletilmesini önleyerek elektrik şebekesi bakım personelinin güvenliğini tehlikeye atar. İnverterin kendisi bu fonksiyona sahip olmasına rağmen dağıtım kabini genellikle yedek koruma olarak kullanılır.

· Aşırı/düşük gerilim, aşırı/düşük frekans koruması: Şebeke parametrelerini izleyin. Bir anormallik tespit edildiğinde harekete geçin Ekipmanı ve şebekeyi korumak için derhal.

· Aşırı gerilim koruması: Yıldırım çarpması gibi aşırı gerilim şoklarının pahalı invertörlere ve diğer cihazlara zarar vermesini önleyin Ekipman.

4. İzleme ve ölçüm

· Akıllı sayaçlar: Fotovoltaiklerin ürettiği gücü, gücü doğru bir şekilde ölçmek için çift yönlü sayaçlar takın. şebekeye beslenir ve şebekeden çekilen güç. Bunlar elektrik faturası ödemesinin temelini oluşturur.

· İzleme cihazları: Gerilim, akım, güç, güç üretimi, güç faktörü gibi parametreleri gerçek anlamda izleyin akım/gerilim trafoları, güç sayaçları vb. aracılığıyla zaman

5. Anahtarlama ve kontrol

· Manüel veya otomatik bağlantı ve bağlantı kesmeyi kolaylaştırmak için bağlantı kesme anahtarları, kontaktörler vb. sağlayın Ekipman bakım ve onarımını kolaylaştırarak operasyonları kolaylaştırır.

Lütfen aşağıdaki bilgileri sağlayın, böylece daha iyi hizmetler sunabiliriz.

Daha iyi iletişimi kolaylaştırmak ve doğru sipariş vermek için lütfen bize tek hat şemasını sağlayın. fotovoltaik sisteminiz.
